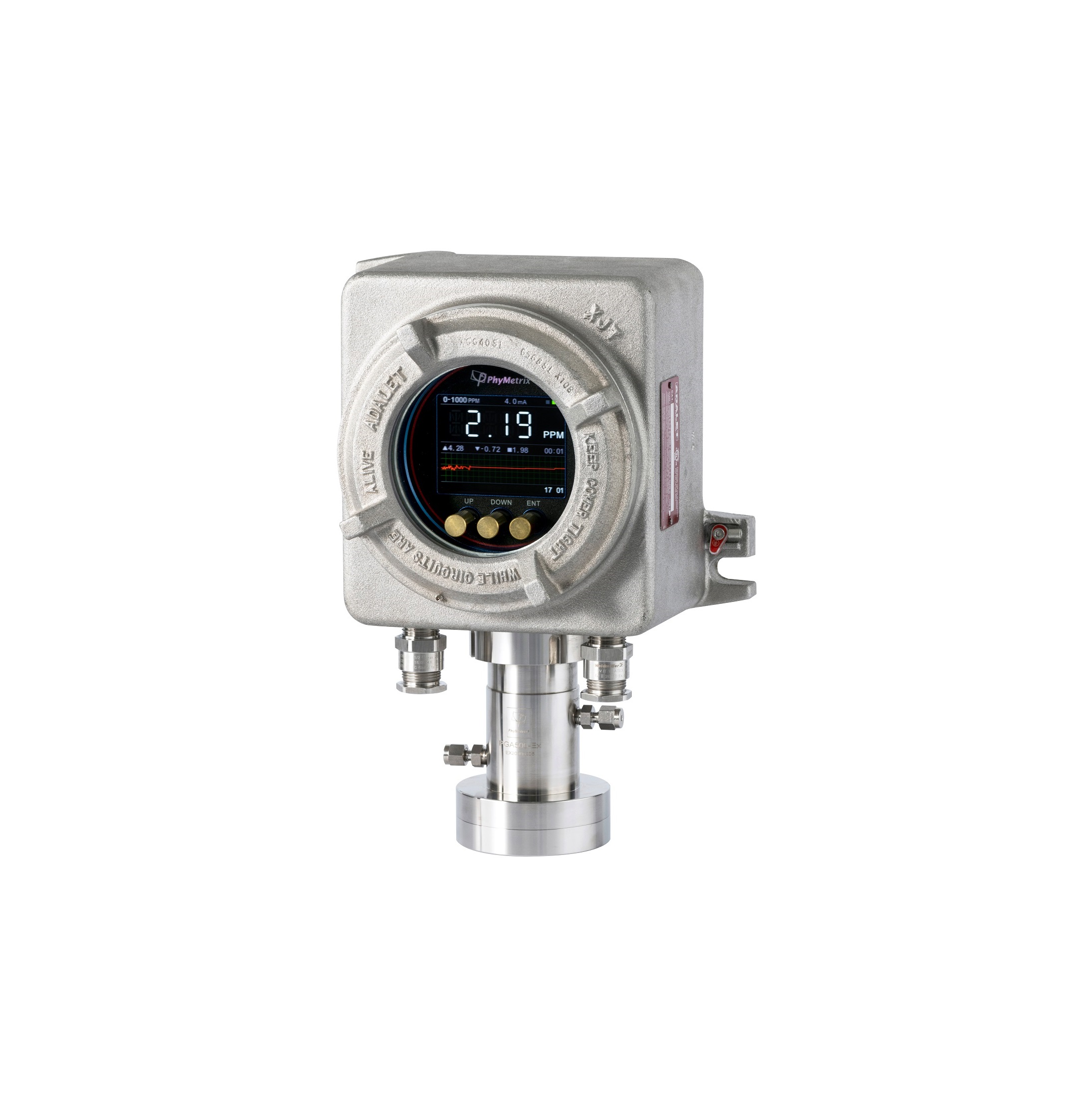

在线式防爆氧分析仪 PGA500-Ex

在线式防爆氧分析仪 PGA500-Ex

0.00
0.00
品牌:

商品描述

 产品简介

       PGA500-Ex型在线式防爆氧分析仪将微控制器与数字信号处理技术相结合。采用先进的传感器信号采集处理技术,可提供**的氧测量分析。适用于工业气体、航运储藏、化工设备、氧气监控等领域。本产品具有高可靠性、响应速度快和精度高的优势。广泛应用在对于低湿、易燃易爆等对环境有严苛要求的领域。

 功能特色

       分析仪采用32位高速微处理器,24位微功率模数转换器,搭配3.5"LCD显示屏,图文引导式UI,支持中英文切换,提供多种显示参数,可编程的数据存储功能,全温度范围内温度补偿算法设计,输出接口丰富,机械结构简单,操作维护方便。

 主要组件

       该分析仪由露点测量传感器单元和电子控制单元组成,传感器单元封装在采样腔体内部,电子控制元件封装在Exd外壳中。实现电气隔离。

       外壳认证:请参阅位于分析仪右侧的标记标签以识别认证标准等信息。

 显示及操作单元

       分析仪的显示及操作单元通过外壳的圆形窗口呈现。操作是通过一个独特的系统实现的,该系统允许通过外壳盖的玻璃进行完全控制。在安装和初始设置仪器期间,外盖完全可拆卸,以便更容易地进入壳体内部。当在仪器正常运行期间,旋盖必须保持完全紧固。

 通信接口

       分析仪配置了高精度、全集成的16位数模转换器,设计满足工业控制应用的要求。经过编程可提供范围介于4mA至20mA、0mA至20mA或0mA至24mA的电流输出;或者作为一个范围介于0V至5V,0V至®10V的电压输出,可超出量程范围10%。该器件可在电流输出基础上添加一个外部HART 信号,设计用作HART FSK半双工调制解调器,符合HART物理层要求。用以实现HART网络通信。

       分析仪也配置了RS 485通信接口,满足Modbus协议的要求,传输模式为RTU模式。分析仪的报警输出接口为两路可编程SPDT型无源报警继电器,触点容量:250VAC/5A、30VDC/5A(阻性负载)。


 技术规格

技术参数

参数值

测量原理

电化学氧传感器

量程范围

0~10PPM,0~100PPM,0~1000PPM,0~1%自动量程

分辨率

0.01PPM

精度

≤±2%FS

单位

 PPMv

响应时间

T90<180s(10000→1000ppm)

重复性

土 1%F. S.

校准

NIST可溯源校准

数据记录

内部存储,*大可存10000条

工作压力

进气口*大压力为1Bar

工作温度

-20~+60°C

防护等级

IP65

流量

>1NL/min

尺寸

355*224*172 mm(高x宽x深)

重量

10.95 kg

进出气接头

316不锈钢  1/4卡套

显示器

3.5″ 彩色LCD

电源

176~264VAC/47~63Hz  15~28VDC 任选其-

功率

5W

输出信号

一路用户自定义模拟信号输出:

4~20mA(支持HART协议)、0~20mA、0~24mA(负载电阻小于500Ω);

0~5V、0~10V(负载电阻大于10K欧姆)

2路可编程SPDT型无源报警继电器:

触点容量:250VAC/5A、30VDC/5A(阻性负载)

RS485支持Modbus-RTU协议

外壳

隔爆机壳

防爆等级

Ex d IIC T4,Class I, Groups B, C, & D,Class II, Groups E, F, & G,Class III UL 50 UL 1203,CSA C22.2 No. 25 & 30 TYPE 4
